定义:内燃机车以内燃机作为原动力,通过传动装置驱动车轮的机车。根据机车上内燃机的种类,在我国铁路上采用的内燃机绝大多数是柴油机。燃油(柴油)在气缸内燃烧,将热能转换为由柴油曲轴输出的机械能,但并不用来直接驱动动轮,而是通过传动装置转换为适合机车牵引特性要求的机械能,再通过走行部驱动机车动轮在轨道上转动。 柴油机车使用最为广泛。在中国,内燃机车这一概念习惯上指的是柴油机车。

内燃机车中内燃机和动轮之间加装一台与发动机同等重要并符合牵引特性的传动装置。传动装置有三种:机械传动装置、液力传动装置和电力传动装置。装有电力传动装置的内燃机车,称为电力传动内燃机车。

发展:20世纪初,国外开始探索试制内燃机车。1924年,苏联制成一台电力传动内燃机车,并交付铁路使用。同年,德国用柴油机和空压缩机配接,利用柴油机排气余热加热压缩空气代替蒸汽,将蒸汽机车改装成为空气传动内燃机车。1925年,美国将一台220 kW电传动内燃机车投入运用,从事调车作业。30年代,内燃机车进入试用阶段,30年代后期,出现了一些由功率为900~1000 kW单节机车多节连挂的干线客运内燃机车。第二次世界大战以后,因柴油机的性能和制造技术迅速提高,内燃机车多数配装了废气涡轮增压系统,功率比战前提高约50%,配置直流电力传动装置和液力传动装置的内燃机车的发展加快了,到了20世纪50年代,内燃机车数量急骤增长。60年代期,大功率硅整流器研制成功,并应用于机车制进,出现了交—直流电力传动的2 940 kw内燃机车。在70年代,单柴油机内燃机车功率已达到4 410kW。随着电子技术的发展,联邦德国在1971年试制出1 840 kW的交一直一交电力传动内燃机车,从而为内燃机车和电力机车的技术发展提供了新的途径。内燃机车随后的发展,表现为在提高机车的可靠性、耐久性和经济性,以及防止污染、降低噪声等方面不断取得新的进展。中国从1958年开始制造内燃机车,先后有东风型等3 种型号机车最早投入批量生产。1969年后相继批量生产了东风4等15种新机型,同第一代内燃机车相比较,在功率、结构、柴油机热效率和传动装置效率上,都有显著提高;而且还分别增设了电阻制动或液力制动和液力换向、机车各系统保护和故障诊断显示、微机控制的功能;采用了承载式车体、静液压驱动等一系列新技术;机车可靠性和使用寿命方面,性能有很大提高。东风11客运机车的速度达到了160 km/h。在生产内燃机车的同时,中国还先后从罗马尼亚、法国、美国、德国等国家进口了不同数量的内燃机车,随着铁路高速化和重载化进程的加快,正在进一步研究设计、开发与之相适应的内燃机车。

基本结构:内燃机车由柴油机、传动装置、辅助装置、车体走行部(包括车架、车体、转向架等)、制动装置和控制设备等组成。

车体走行部:

包括车架、车体、转向架等基础部件。

①车架是机车的骨干,安装动力机、车体、弹簧装置的基础。车架为一矩形钢结构,由中梁、侧梁、枕梁、横梁等主要部分组成,上面安装有柴油机、传动装置、辅助装置和车体(包括司机室),下面由两个转向架支撑并与车架相连,车架中梁前后两端的中下部装设车钩、缓冲装置。车架承受荷载最大,并传递牵引力使列车运行,因此,车架必须有足够的强度和刚度。


ICRender

②车体是车架上部的外壳,起保护机车上的人员和机器设备不受风、沙、雨雪的侵袭和防寒作用。按其承受载荷情况,分为整体承载式和非整体承车体;按其外形分为罩式和棚式车体。


ICRender2

③转向架是机车的走行装置,又称台车。由构架、旁承、轴箱、轮对、车轴齿轮箱(电力传动时包括牵引电机)、弹簧、减振器、均衡梁,以及同车架的连结装置、基础制动装置等主要部件组成。其作用是承载车架及其上面装置的重量,传递牵引力,帮助机车平衡运行和顺利通过曲线。内燃机车一般为具有两个2 轴或3 轴的转向架。

jdfw

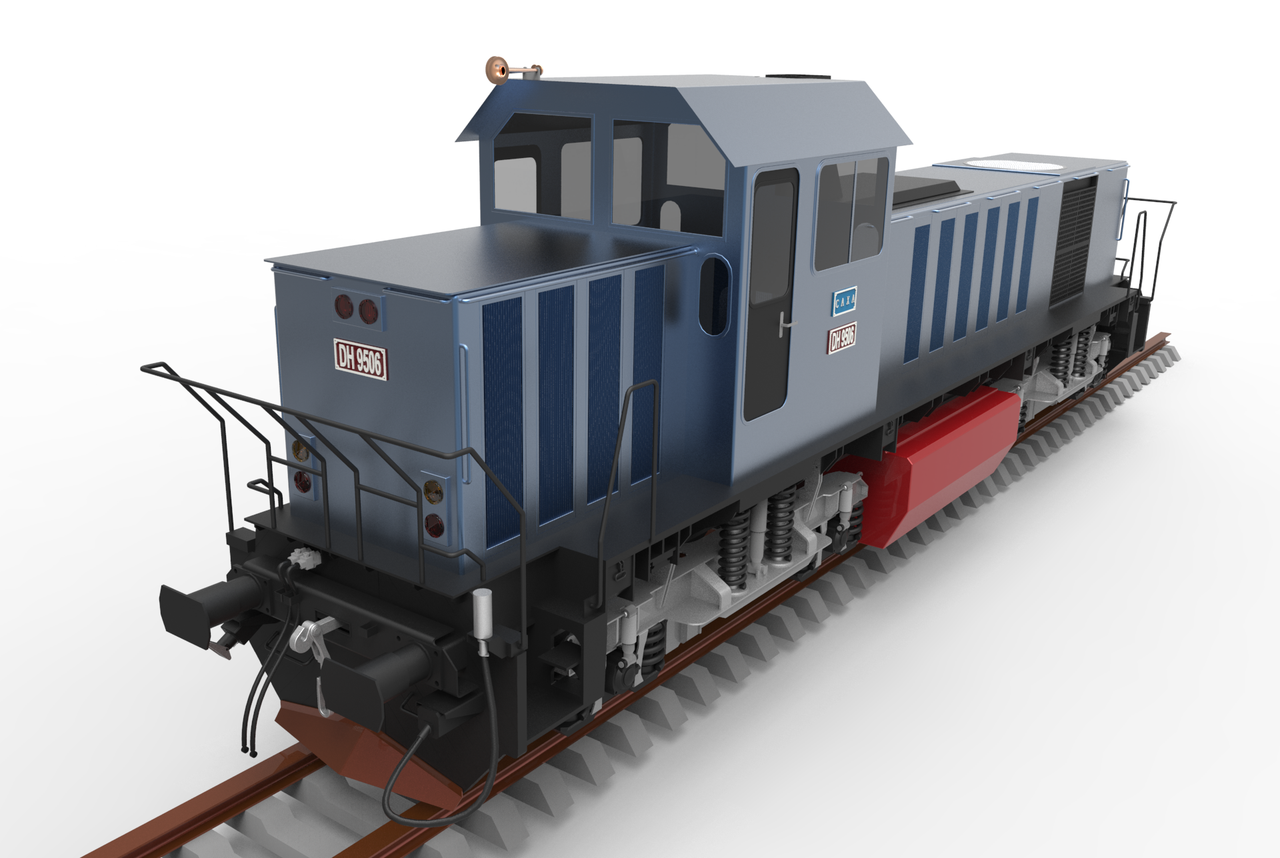

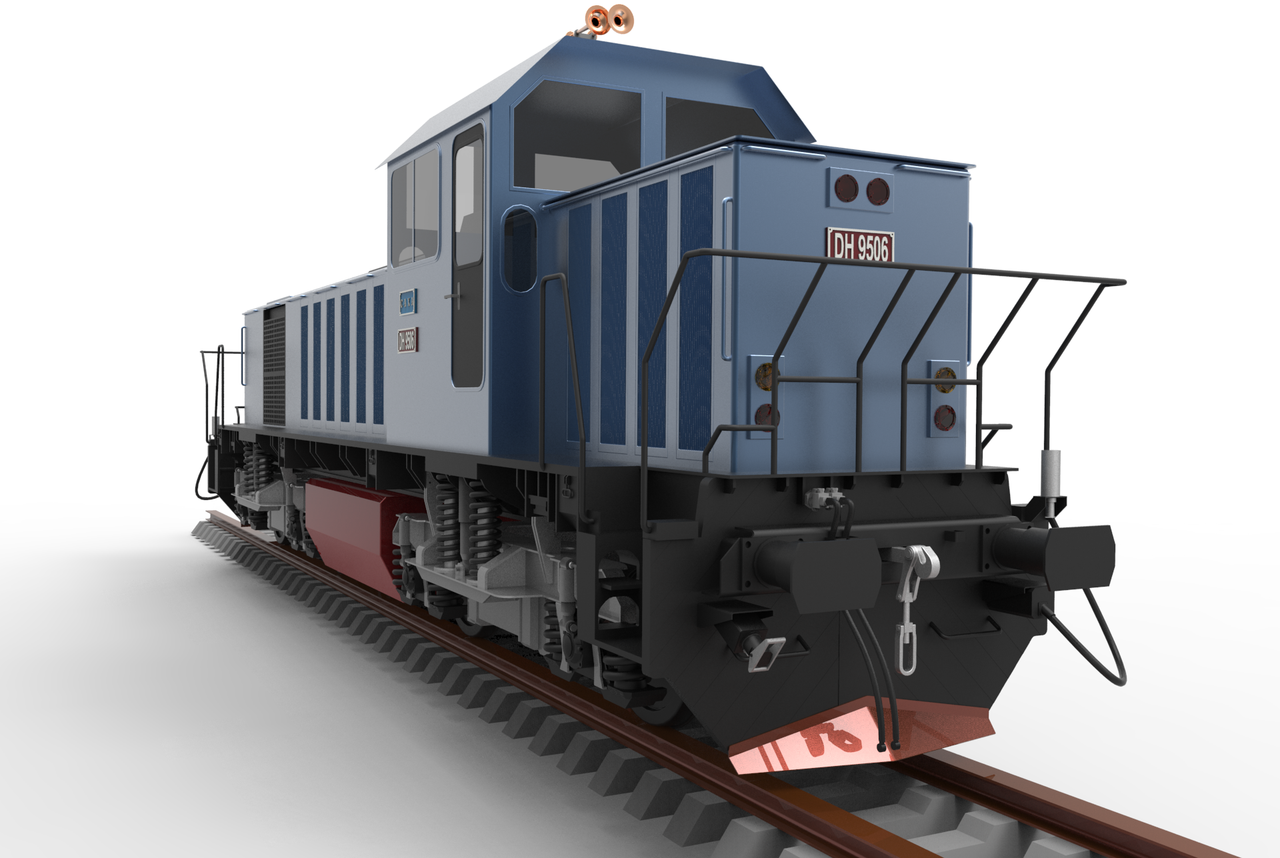

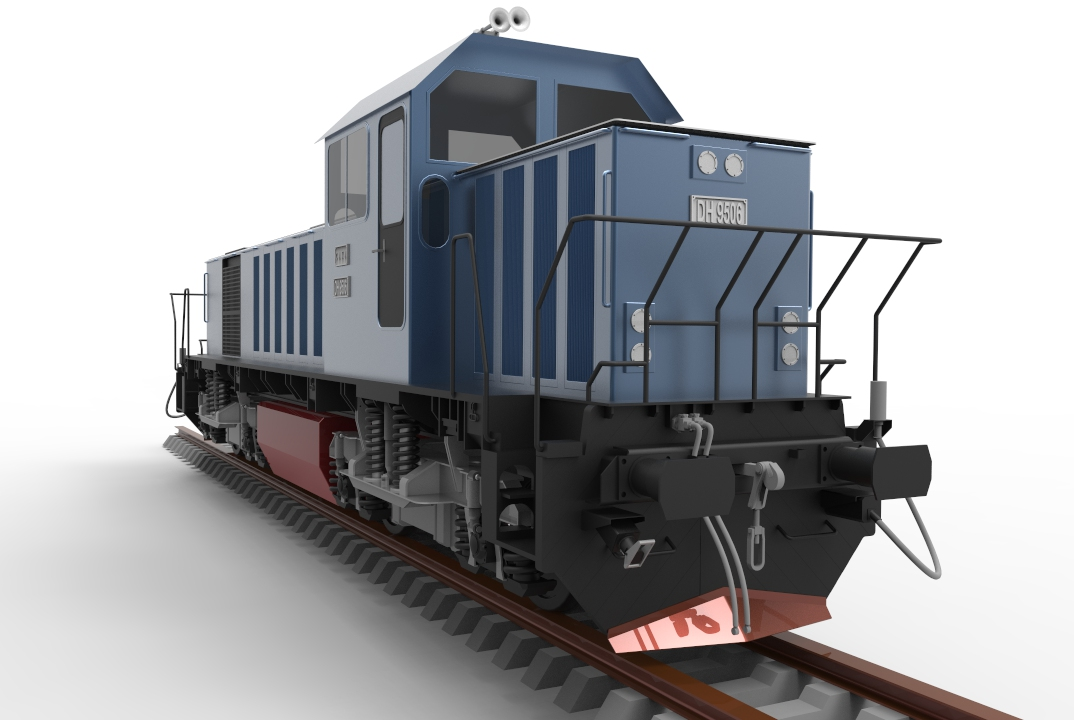

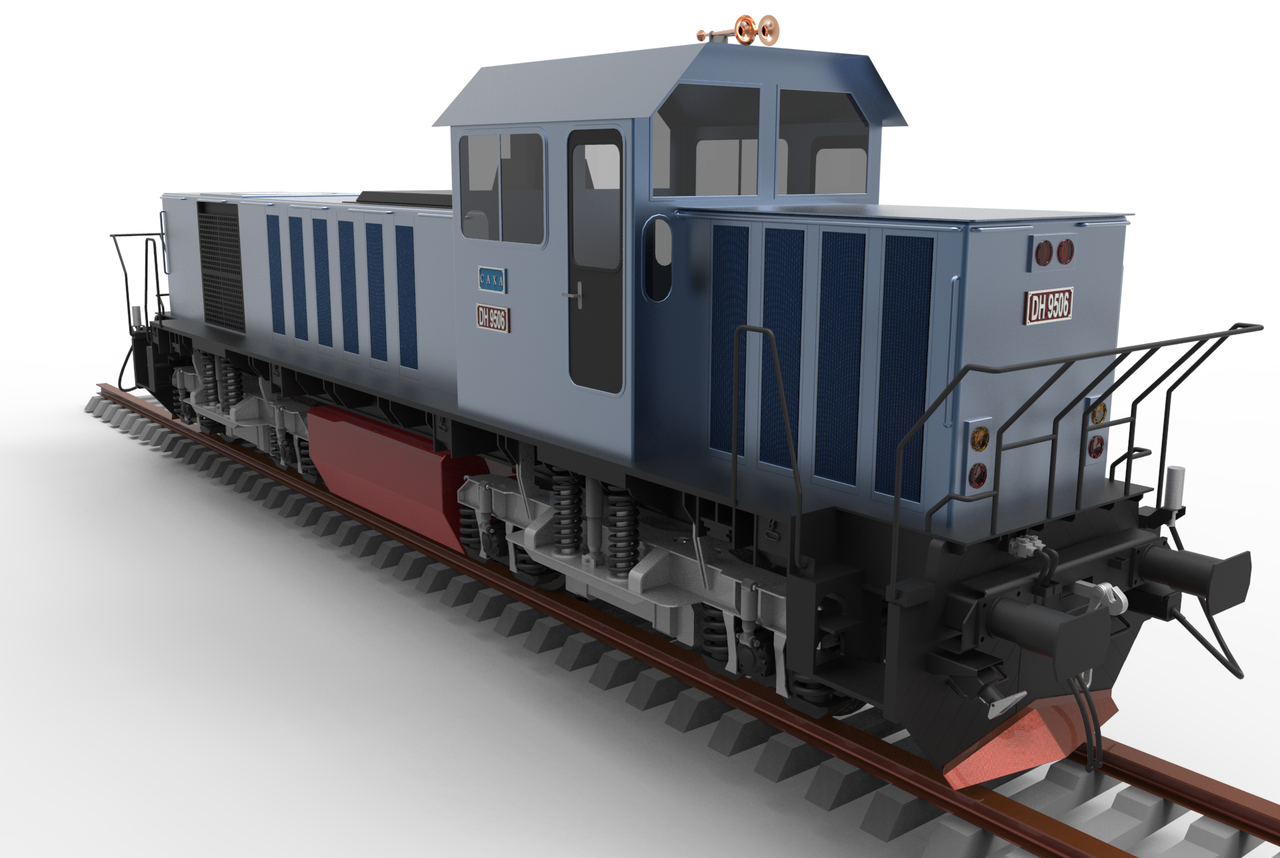

此模型参照国外某款真实内燃机火车头按照真实比例11绘制而成,某些部件有变更,但尺寸为真实制造尺寸。

详细内容请见: http://top.caxa.com/showtopic.aspx?topicid=60814&typeid=89
