Y-100型隔膜式法兰压力表设计说明书

一.概述

隔膜式法兰压力表是石油化工、制药、食品、造纸、电厂、给排水、排污等工业管、线、罐及设备上进行压力测量所必须的仪表。

压力表多数是用椭圆形中空弹簧管为压力传感元件。它一端固定另一端封闭,当固定端通入有压力流体,则另一端由于其变形产生位移,把位移通过放大,由指针表盘来指示压力大小。

因为弹簧管压力表通常弹簧管直接接触流体传压力,而被测流体种类多,且有许多是腐蚀性或易堵塞液体,为此,在弹簧管前加一种膜片传压到弹簧管。就可解决了腐蚀及堵塞等许多问题,隔膜表就是一种既可防腐又不易堵塞,而且有的还能起耐震作用的压力表。压力测量用得很广泛。

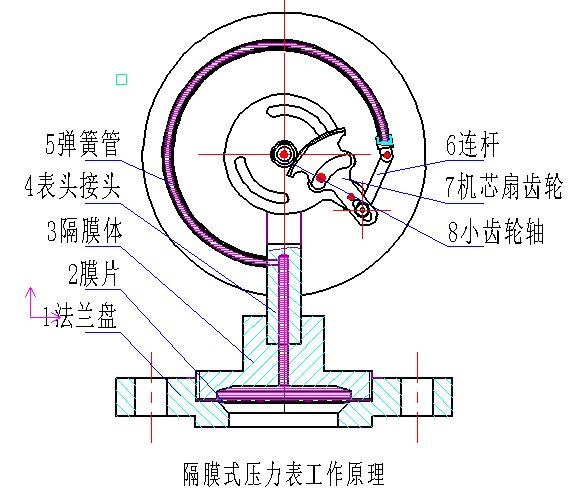

二。   隔膜式压力表的工作原理: 1

在弹簧管及膜片之间充满硅油,形成了封闭密封腔,当被测压力液体压在膜片上,由于膜片的弹性向上变形,压充满的硅油,传压到弹簧管,它的变形使尖端产生位移,再通过连杆,扇齿轮及小齿轮放大,由其上的指针指示出压力值。

   1:1

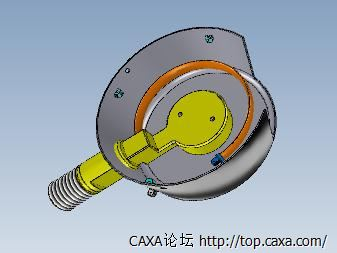

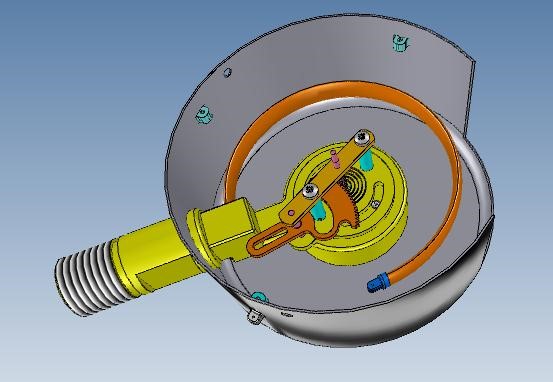

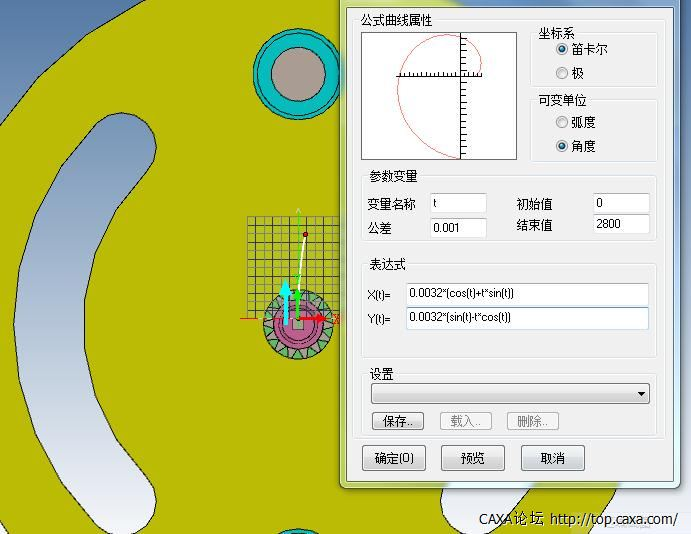

三.表头结构  如 图2

    2:2

四.基本参数的选择及设计

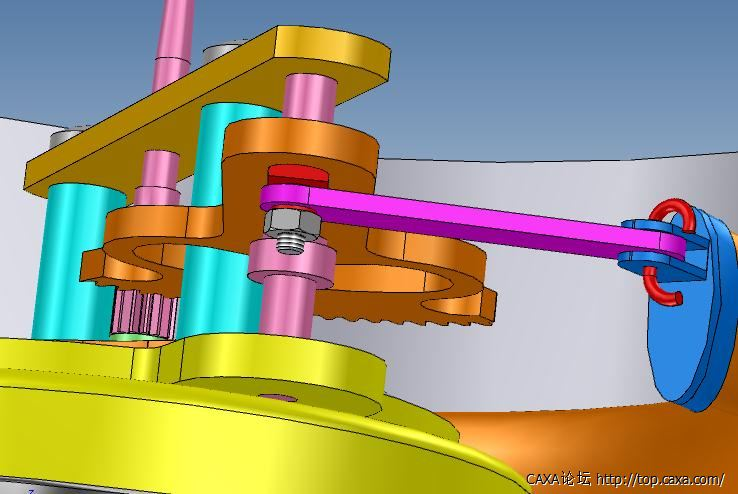

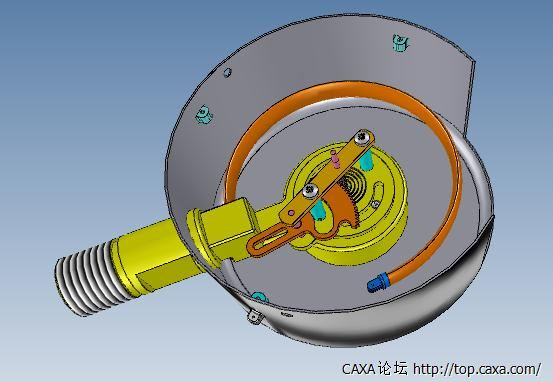

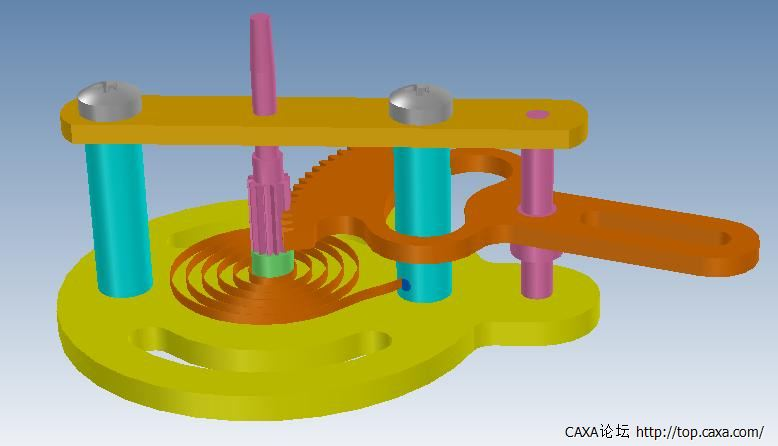

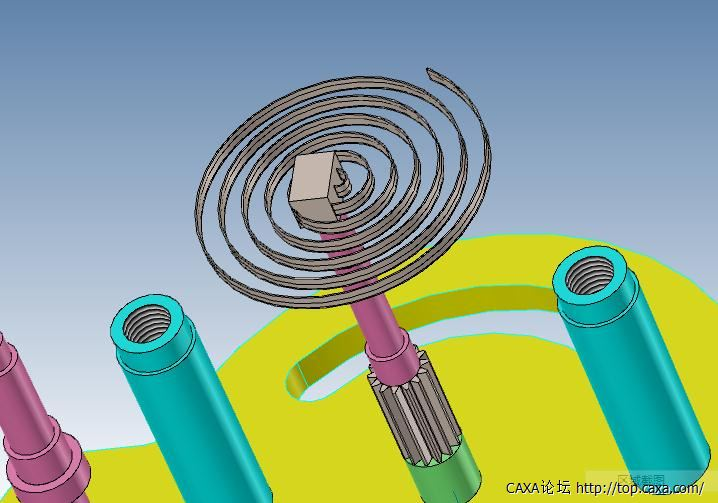

1。表头的选择:本设计选用Y-100X10MPa 压力表做表头。连接接头为M20X1.5. 机芯及弹簧管连接的连杆要活动灵活(见图34

  33

  44

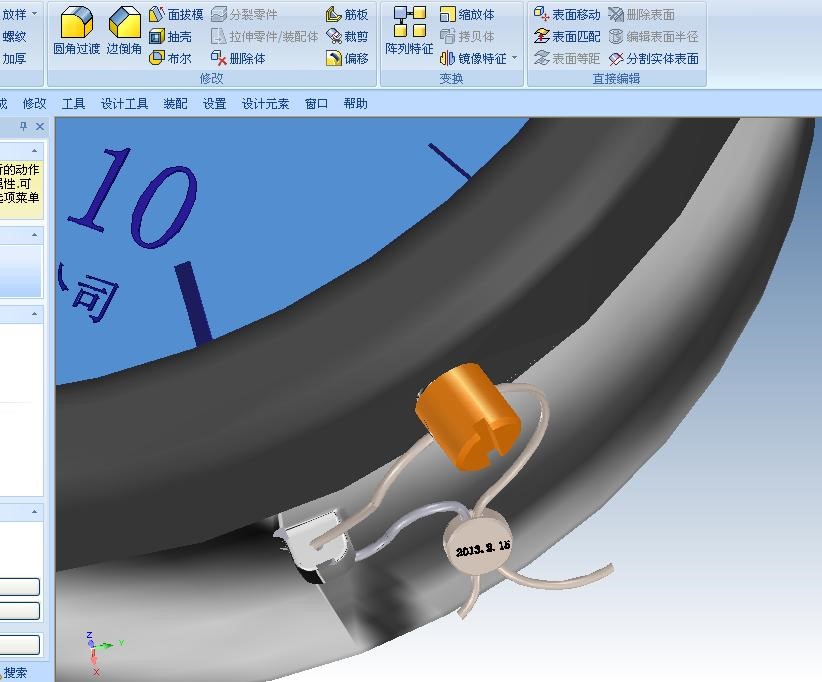

表头要加铅封。见图5

 55

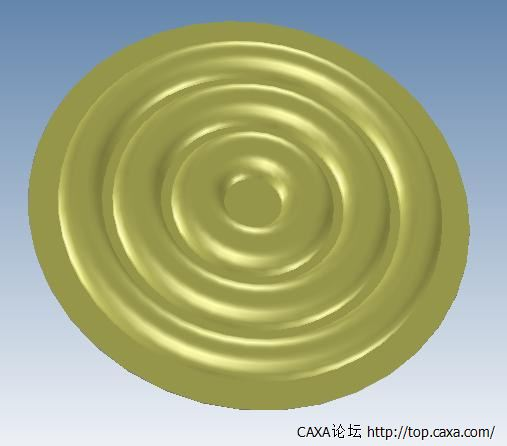

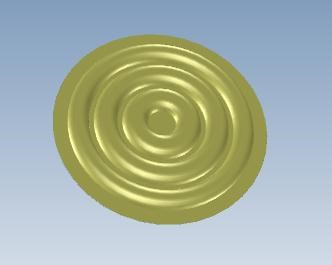

2.。膜片选择:本设计考虑可测腐蚀性流体的压力,膜片选316材质, 因工作时内外均受压力,且压力最大达10MPa(相当于100大气压),故选膜片尺寸为:D=46  h=0.12

  66

3。法兰体和隔膜体的设计:考虑可测腐蚀性流体的压力,选304不锈钢材质。

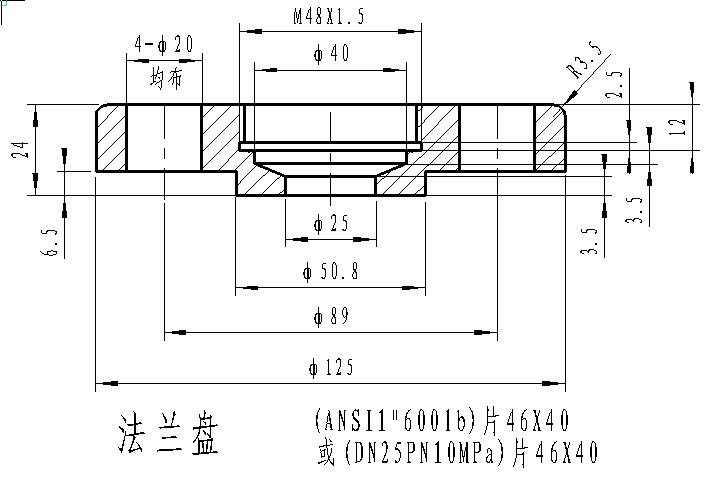

上隔膜体与法兰盘采用螺纹连接压紧膜片,根据膜片外尺寸Φ46,故连接螺纹设计为M48X1.5. 另外,必须考虑的是密封不许漏液,因此采用了密封垫及特殊方式。因用螺纹连接,法兰盘结构如下:

      (而法兰盘的大小及通径压力均符合国家标准或化工部标准。)

      77

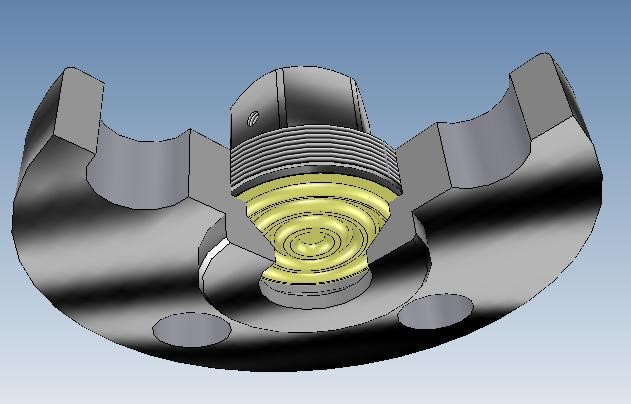

膜片压紧后结构图  见图8

 88

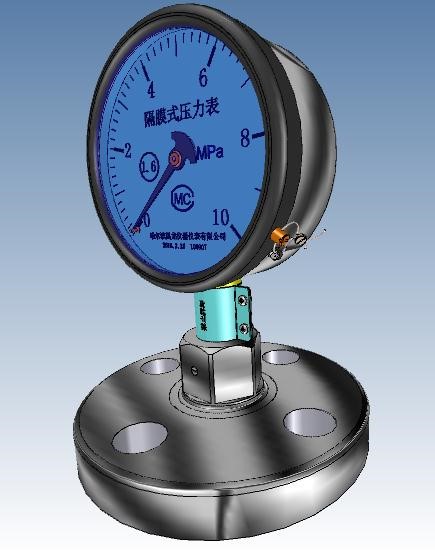

五.压力表总图  见图9

 压力表表头需用真空灌油,弹簧管内充满油,而隔膜体上腔也需充满油,然后安装表头与隔膜体。最后完成如下一块隔膜法兰压力表。

99
