1600X4钢卷高速精密纵剪分条机组

上传时间:2017/8/7 13:53:59 2679 0 0

CAXA

关注
  • 作品展示
  • 3D展示

600X4钢卷高速精密纵剪分条机组主要用予普通冷轧卷板及矽钢片的纵剪分条加工。该机组主要有以下几部分组成:

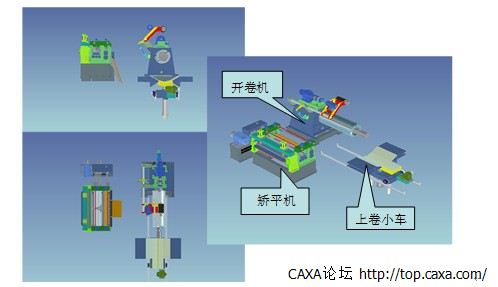

一、上料部分

钢带吊到上卷小车后,把钢带送入开卷机的涨缩筒并张紧。然后将钢带头引进到矫平机内矫平钢带。1

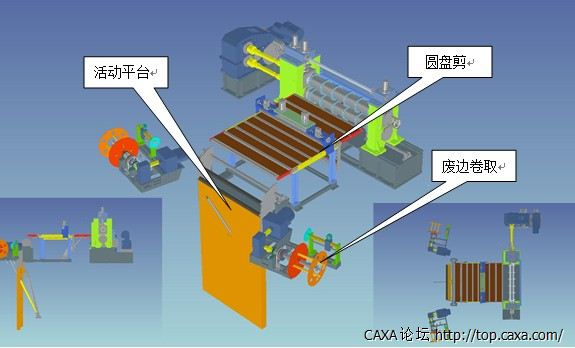

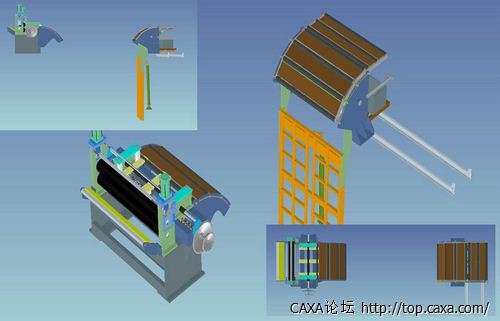

二、活套及对中矫平后的钢带通过活动平台进入对中装置并由压紧辊压紧钢带后到圆盘剪。2

三、圆盘剪

钢带通过通过圆盘剪后按调整好的刀具的间距剪切分条进入卷取部分,废边由废边卷取机卷取。3

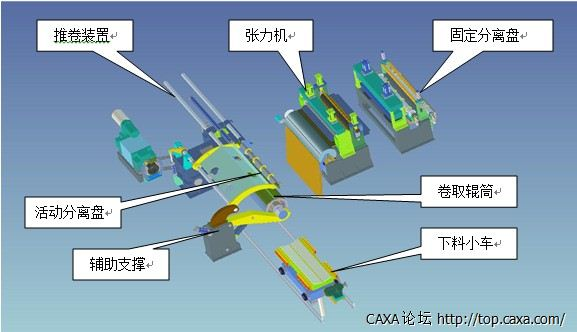

四、卷取部分

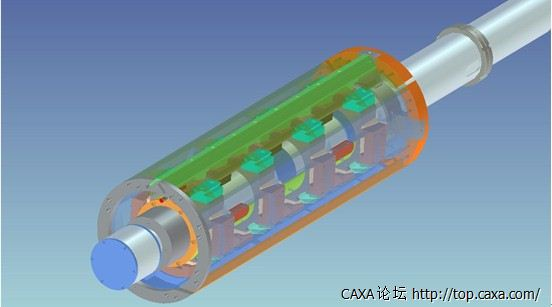

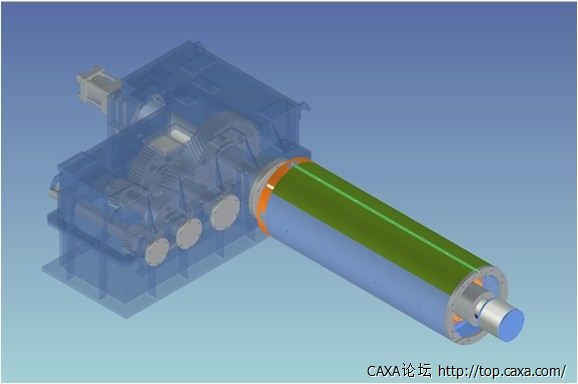

分条后的钢带经固定分离盘隔开进入张力机送入卷取机卷筒并夹紧,卷筒旋转并经活动分离盘分离而卷在辊筒上,一卷钢带加工完成后捆扎,由推料装置和下料小车卸料。4

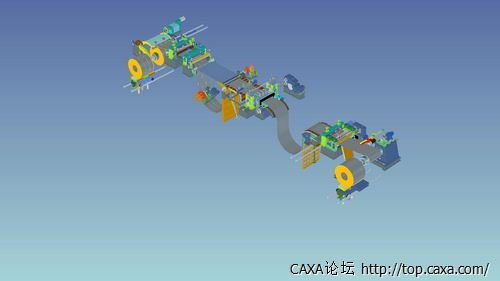

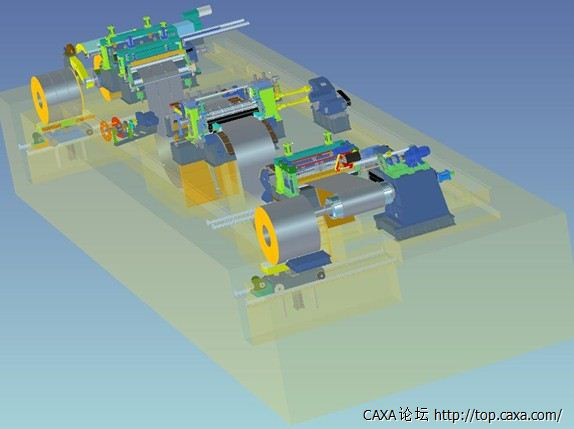

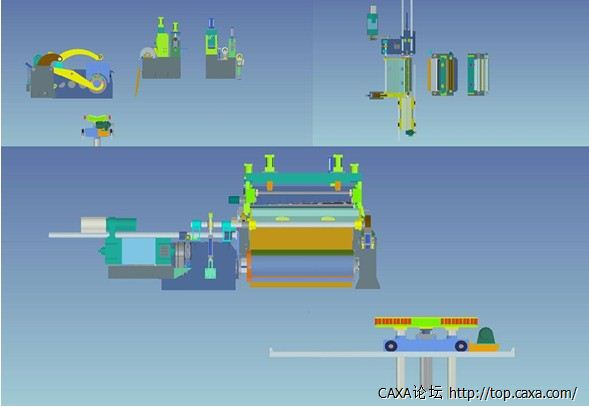

 五、机组全貌9



详细内容请见:http://top.caxa.com/showtopic-43925.aspx
